Anatomía de una remalladora

Lo primero para estudiar la anatomía de una remalladora es empezar por que es una overlock, cuáles son sus componentes y que función tienen estos.
De modelo utilizaremos la Singer 14SH754. Una overlock de 2, 3 y 4 hilos con alimentación diferencial. Así es como se ve de frente.

Remalladora anatomía singer

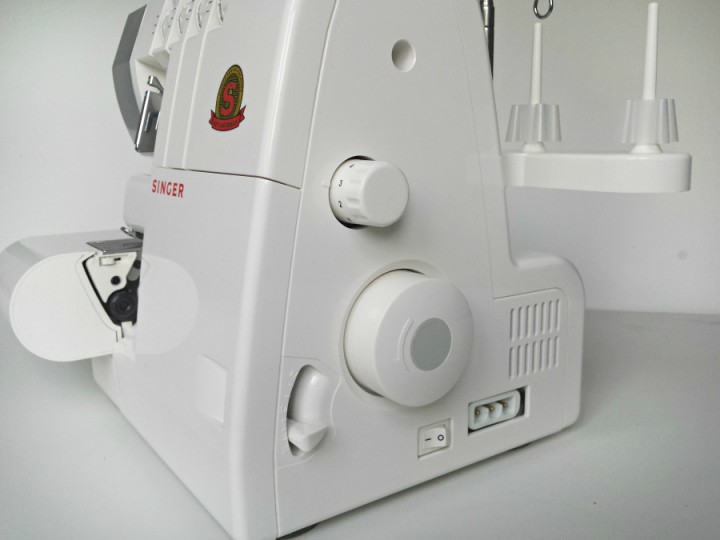

Y esta es la vista en la que se pueden ver los elementos claves del lateral y la parte posterior de la máquina. ¿Listo para empezar?

Remalladora anatomía singer diferencial

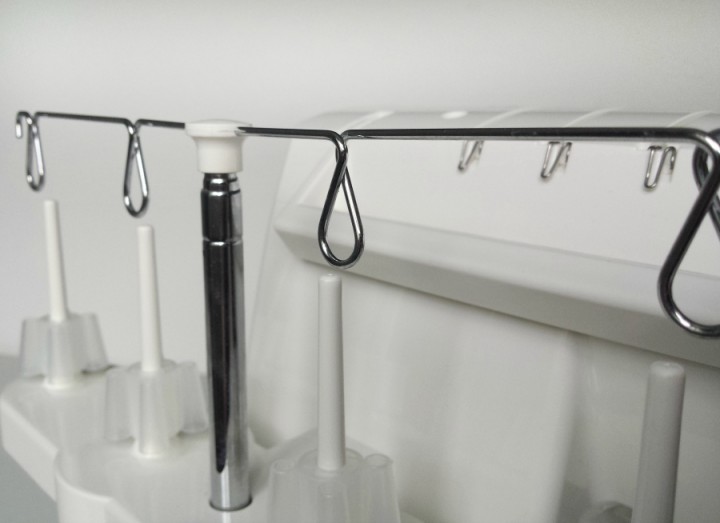

Para empezar, en la parte trasera dispone de las bobinas de hilo. No es muy diferente a una máquina de coser, excepto que hay 4.  Las bases de plástico sirven como apoyo a las bobinas de hilo y son desmontables para poder quitarlos y usar carretes normales. Así si tienes que usar algún color que te falta y no dispones de un carrete de hilo para remalladora, podrás usar los normales en una máquina de coser. En el centro se eleva una barra metálica que sujeta los bucles donde pasará el hilo de cada carrete. El hilo debe de estar tenso en todo momento.

Remalladora anatomía carretes de hilo

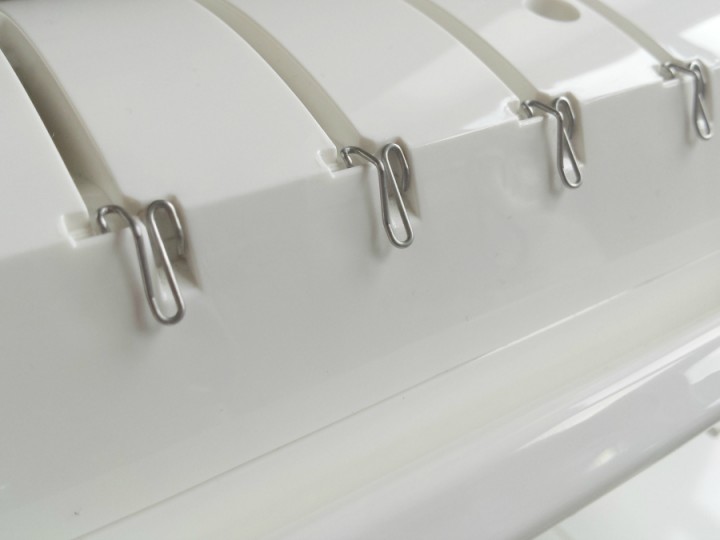

Justo alado del asa de transporte hay más guías de hilo. Sirven para ayudar a mantener separados los hilos, en tensión y guiarlos a través del camino marcado que puedes ver en la foto.

Remalladora anatomía guías de hilo

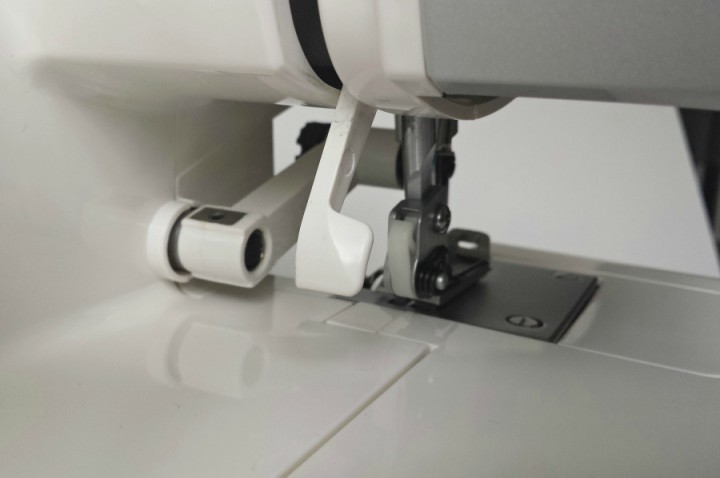

Por último (por ahora) en la parte posterior se encuentra la palanca del prénsatelas. Lo mismo que en una máquina de coser estándar. Su función es subir y bajar el prénsatelas. El mecanismo blanco de la izquierda es parte de la estructura de la cuchilla de corte.

Remalladora anatomía palanca prensatelas

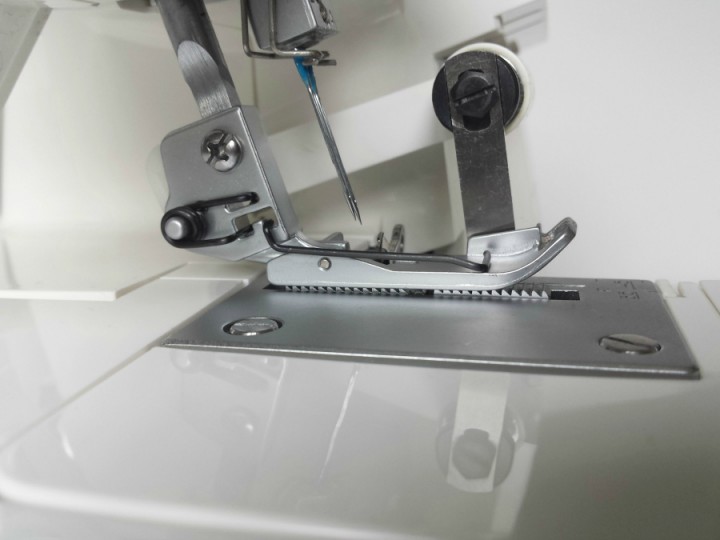

Girando un poco la máquina se ve claramente el prénsatelas. Lo primero que llama la atención es la inclinación tanto del prénsatelas como de las agujas. Estos dos elementos apuntan abajo como cualquier overlock tradicional. También se puede visionar la barra blanca de la cuchilla de corte hablada anteriormente.

Remalladora anatomía agujas

El prensatelas se mueve hacia arriba y hacia abajo como una máquina estándar. Debajo están los dientes de arrastre y la placa de la lanzadera. Como cualquier remalladora. El prensatelas es intercambiable (para diferentes cosidos y puntadas) tal y como lo son en cualquier máquina de coser. Así que…solo la cuchilla de corte es la parte nueva.

Remalladora anatomía agujas 2

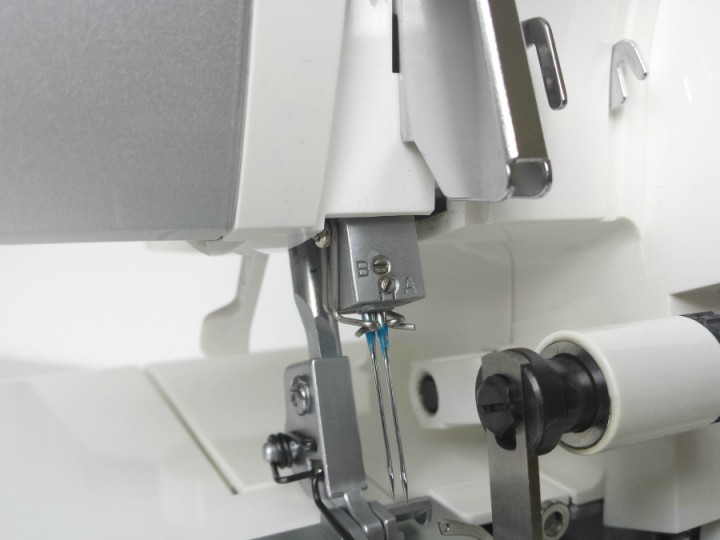

Se pueden retirar las agujas sacando esos pequeños tornillos que se ven en la foto. La aguja izquierda (B) se acomoda sobre la aguja derecha (A). También se observan partes de la guía del hilo. A la derecha puedes volver a apreciar la cuchilla de corte.

Remalladora anatomía doble aguja

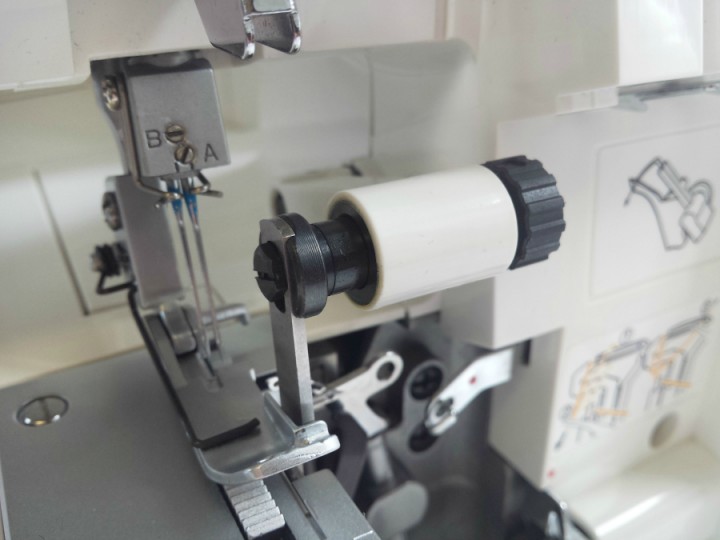

Otra vista del prensatelas, agujas y cuchilla de corte. Puedes retirar la cuchilla de corte empujando la palanca que contiene un cilindro blanco.

Remalladora anatomía palanca cuchilla

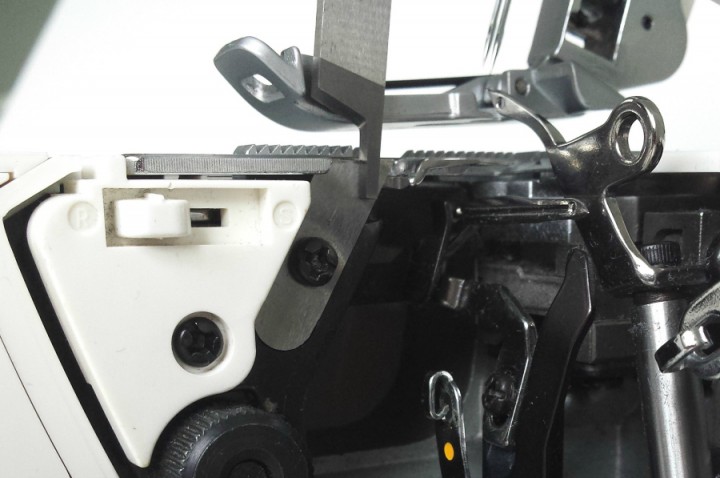

Aquí está la cuchilla desde un ángulo diferente. En realidad hay 2 cuchillas. La que se une al prénsatelas y se mueve hacia arriba y hacia abajo. Y la segunda hoja súper fina que se encuentra justo debajo de la placa de la lanzadera (dientes de arrastre). A medida que coses, la tela se desliza por ambas cuchillas.

Remalladora anatomía doble cuchilla

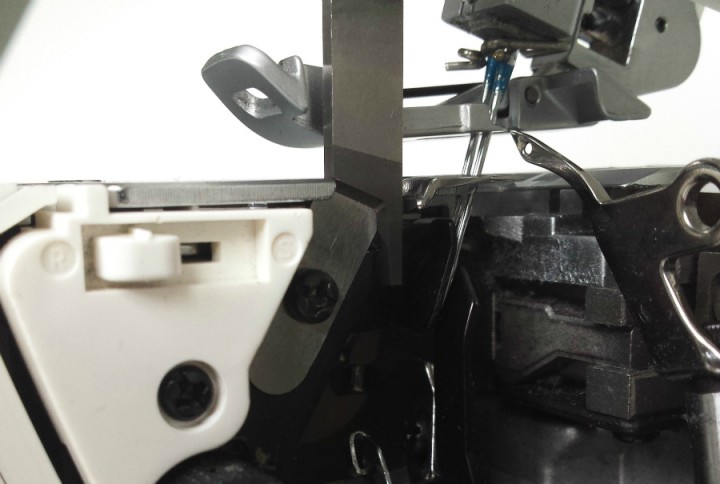

A medida que las agujas se mueven hacia abajo, también lo hace la cuchilla superior, cortando el tejido con ambas cuchillas.

Remalladora anatomía cuchillas

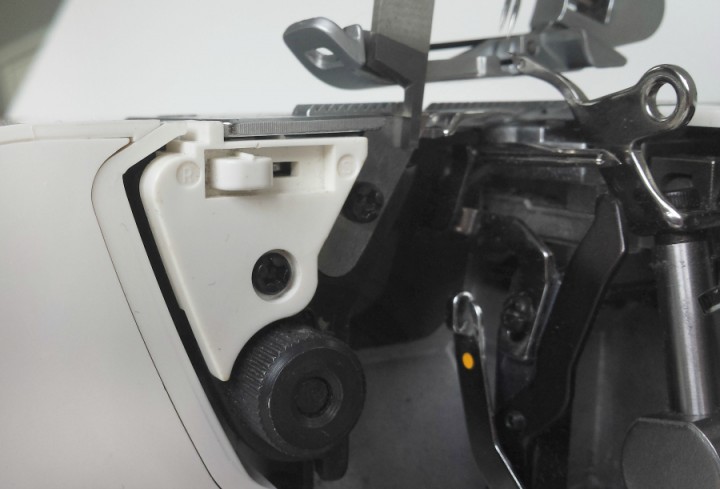

Justo enfrente de la cuchilla se puede apreciar un interruptor blanco con la letra “R” estampada a la izquierda y la letra “S” a la derecha; y por debajo una esfera en color negro. Esto es el mecanismo para variar la anchura de puntada. Para cosidos normales se empuja el interruptor hacia la letra “S”.

Remalladora anatomía ancho de puntada

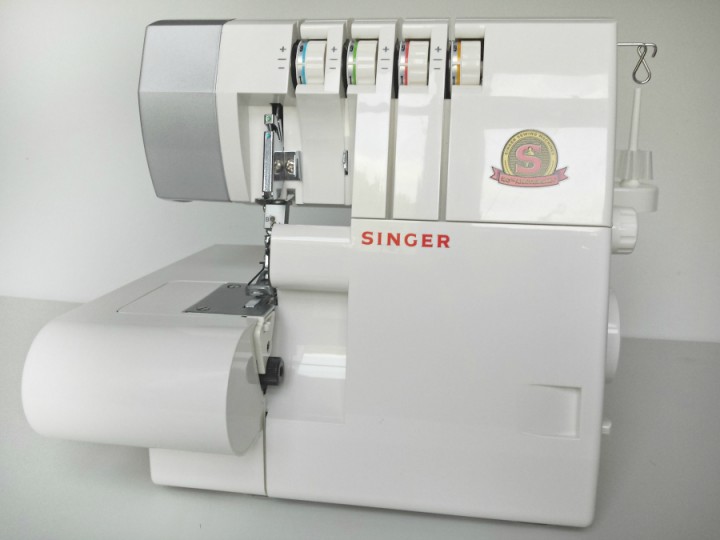

Así veríamos la remalladora de frente.

Remalladora anatomía parte frontal

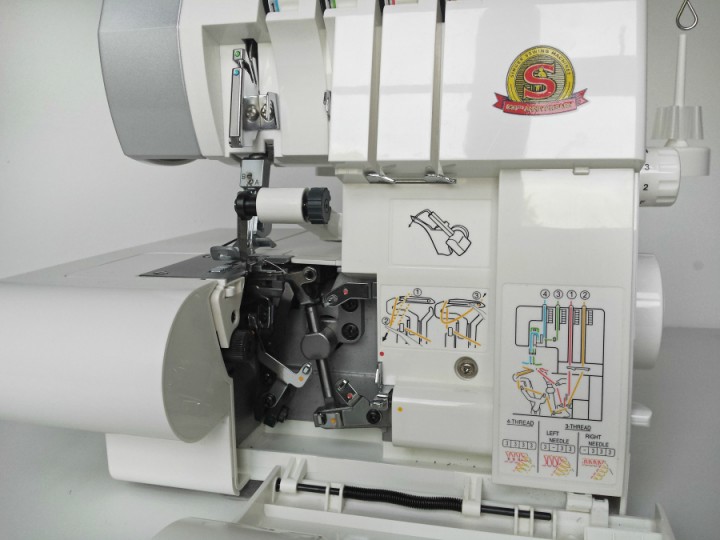

Si quitas la tapa de la parte delantera verás este aspecto. Puede parecer una locura tener que realizar todos esos pasos para enhebrar el hilo, pero verás cómo haciéndolo un par de vez, lo que antes era aterrador ahora es un juego de niños.

Remalladora anatomía guía frontal

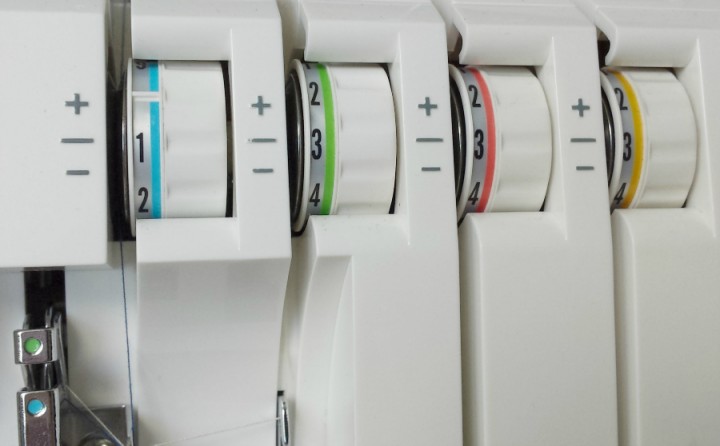

Empecemos con la parte superior donde se sitúan los discos de tensión. Es lo mismo que en una máquina de coser estándar, solo que en este caso hay 4 en vez de 1. Establecen lo “apretada” que será la puntada en la tela. Cuento más grande sea el número, más tensión llevará cada puntada. Obtener la tensión adecuada es muy importante. Por ahora solo ten en cuenta que están separados por colores.

Anatomía de una remalladora tension

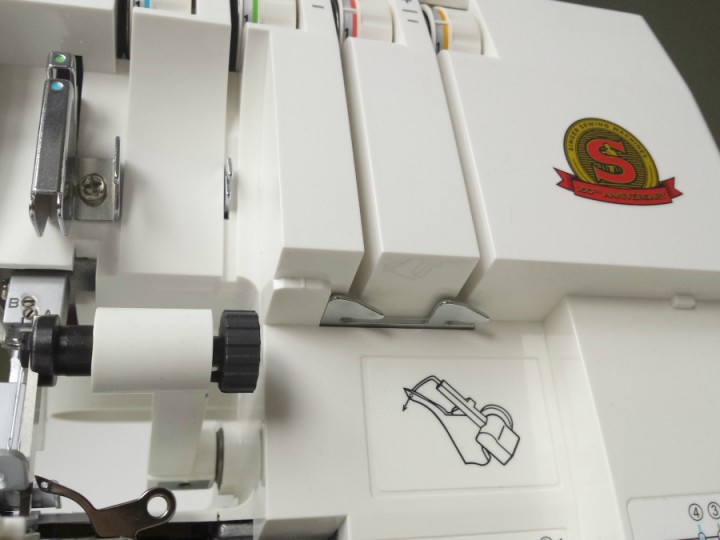

Debajo de cada rueda de tensión hay más guías de hilo. En una overlock, como abras podido observar, hay gran cantidad de carriles para pasar el hilo. No obstante, por su colocación (como en la foto) o por sus guías de colores, no te supondrá un problema asociar cada bobina con su recorrido hasta la aguja.

Anatomía de una remalladora guía tensión

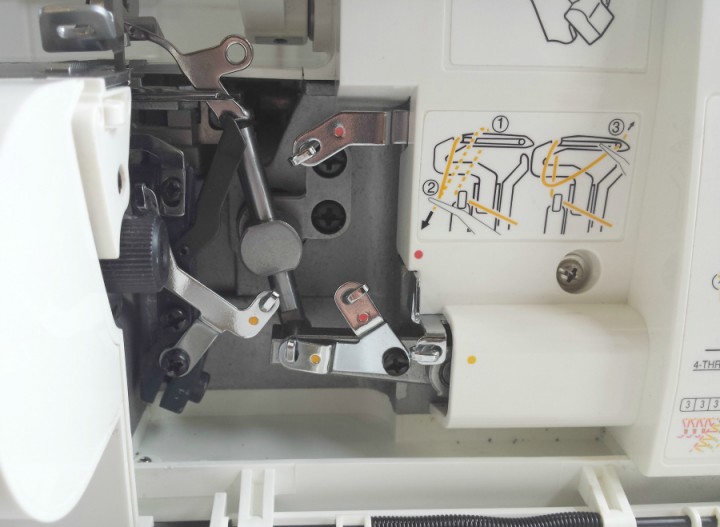

Y aquí está la causa del miedo irracional por la remalladoras. El áncora inferior y superior. La ancora superior (rojo) forma la puntada sobresaliente de tu tela. Por otro lado el áncora inferior (amarillo) forma una puntada interior en la tela. Sin duda el áncora inferior es el más difícil de enhebrar. El resto es un juego de niños.

Anatomía de una remalladora áncoras

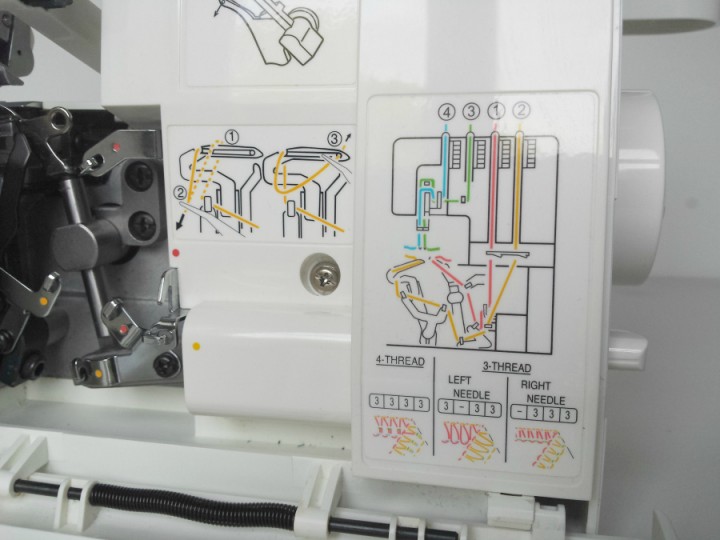

La razón por la que el áncora inferior (puntos amarillos y guías en el diagrama) sea más difícil de enhebrar es porque parte de este enhebrado está escondido debajo de los dientes de arrastre. La complicación reside en que deberás de tener algo de maña para manejarte en esa zona. Recomendamos el uso de pinzas. Veréis como cuando lo hagáis un par de veces esta parte no supondrá problema alguno.

Anatomía de una remalladora ancora inferior

Girando de nuevo la overlock vemos el otro lado. Hay un par de mandos redondos y una palanca…

Anatomía de una remalladora longitud de puntada

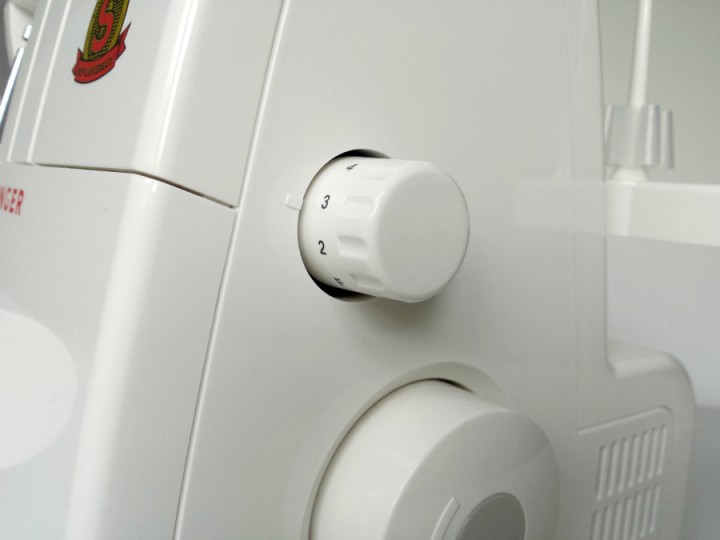

El mando superior selecciona la longitud de puntada. Para la mayoría de cosidos lo establecerás entre el 2, 3 y 5.

Anatomía de una remalladora arrastre diferencial

El mando más grande es para las agujas. Al igual que en una máquina estándar.

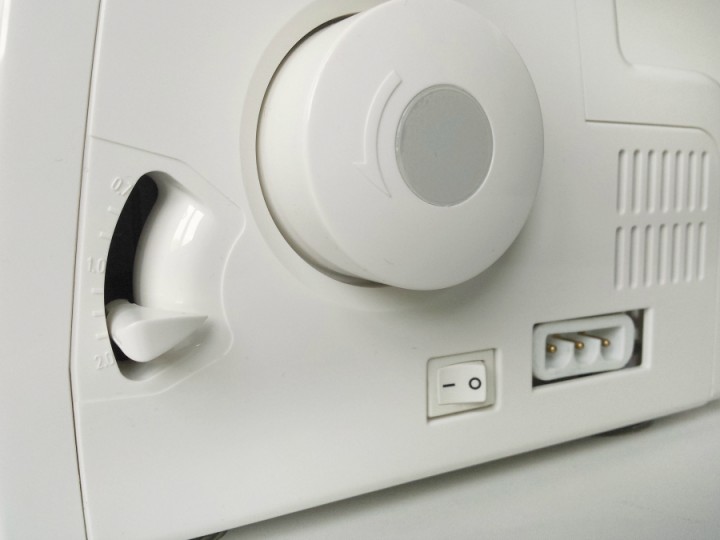

También se puede observar el botón de encendido / apagado. Nada raro salvo una palanca con una numeración graduada de 0.7 a 2.0. La susodicha palanca controla la velocidad con la que los dientes de arrastre tira de la tela a través de la remalladora. En función de las necesidades mediante este sistema podrás estirar la tela o recogerla. La posición normal es la 1 (en el centro).

Anatomía de una remalladora alimentación

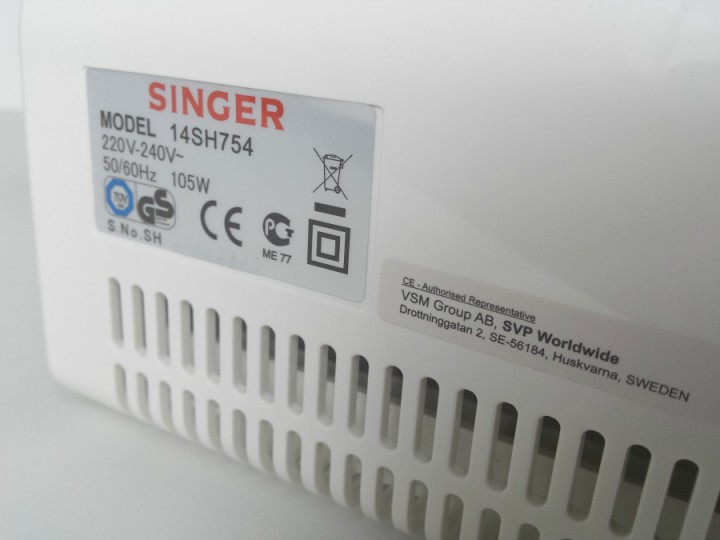

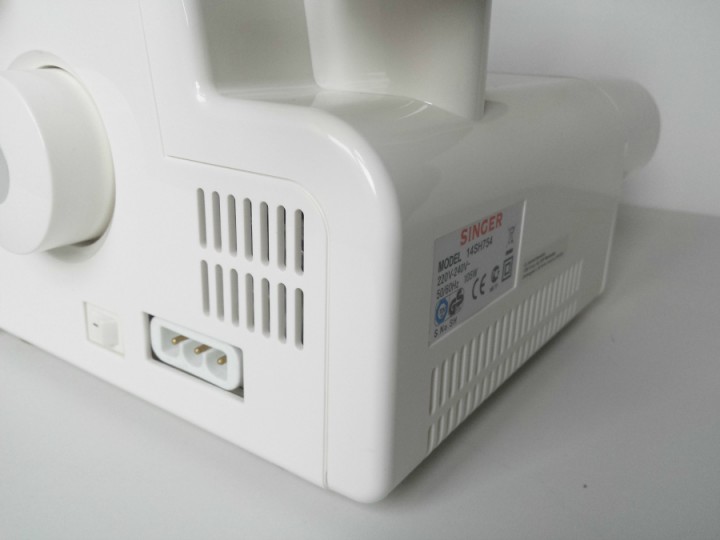

Las rendijas sirven para que el aire caliente del motor salga y no se sobrecaliente.

Anatomía de una remalladora modelo

Aquí acaba este post sobre la anatomía de una remalladora, espero que te haya sido de ayuda y haya resulto las dudas.
